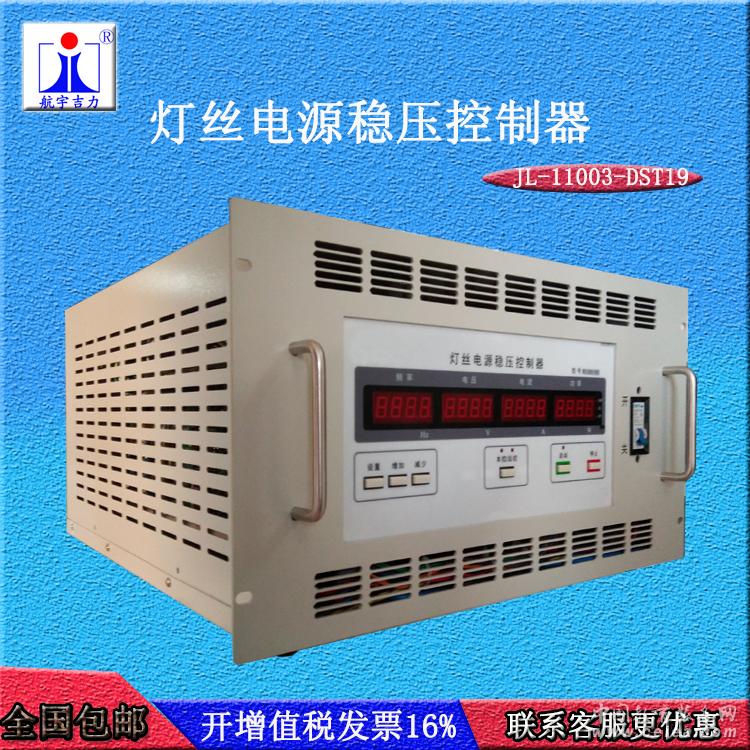

產品型號：JL-11003-DST
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2019-01-05
關 注 度：4831
生產企業：山東航宇吉力電子有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹技術指標
1.1控制直流輸入
控制用直流電源：27V±2V;
消耗電流：不大于1A
(黃色部分與本穩壓電源無關，是外部提供的一個電壓給穩壓器的信號控制）
1.2 交流輸入
交流電源：單相220H 50HZ;
1.3燈絲電源
A）額定輸出電壓：交流50HZ 150V~250V(可調）
B）額定輸出電流：10A(3KVA)(具體值隨速調管的參數標定）
C）輸出電壓穩定度：≤0.5%
D）輸出：線性升壓/降壓，升壓/降壓時間可本地設置；
輸出電流過沖小于1.2 倍額定電流值
1.4 開關機要求
A) 具有本機加電/關機及系統遙控加電功能，便于本機開關機維護檢查，也便于系統維護檢查。
B)遙控狀態下，加電指令由發射機控制保護系統根據發射機開關機時序給出繼電器控制接點（常開）完成。（接點導通表示加電；斷開表示關電）
C)遙控狀態信號：當開關處于遙控位置時，電源給出一對開關接點信號（閉合）；。
D)燈絲電壓升壓到位信號：當輸出電壓達到設定電壓值時，給出一對開關接點信號（閉合）；
E)燈絲電壓關斷到位信號：當輸出電壓降低到0時，給出一對開關接點信號（閉合）；
1.5 故障保護要求
A)燈絲電源組合要有過流故障和欠流故障報警信號，故障和報警信號經光耦隔離處理后輸出給發射機控制保護系統。
故障保護電路要有記憶功能且可手動按鈕復位。
1.6 面板顯示信號要求
給出燈絲電源工作電壓、電流及工作正常、故障信號顯示。
1.7 指示參數要求
給出燈絲電源的工作電壓、工作電流數字表頭指示。
1.8 接口要求
燈絲電源組合的接口關系
項目代號 插座型號 功能說明
X1 自定義 燈絲電源組合的220V交流輸入插座
X2 自定義 燈絲電源組合的檢測及控制信號
X3 自定義 燈絲電源組合的交流燈絲輸出
X4 自定義 燈絲電源故障及報警信號
1.9 結構要求
外形尺寸：19英寸機柜、高不超過6u；
安裝方式：水平放置
2.0 環境要求
A)質量保證要求
使用壽命：10000小時；連續工作時間：24小時
B)自然環境條件
工作溫度：0℃~+40℃；貯存溫度：-5℃~+40℃
濕度工作與承受條件：在25℃，相對濕度：2%~98%
C)貯存環境
一般庫房環境-10~+35℃，相對濕度30%~80%。 |
|
