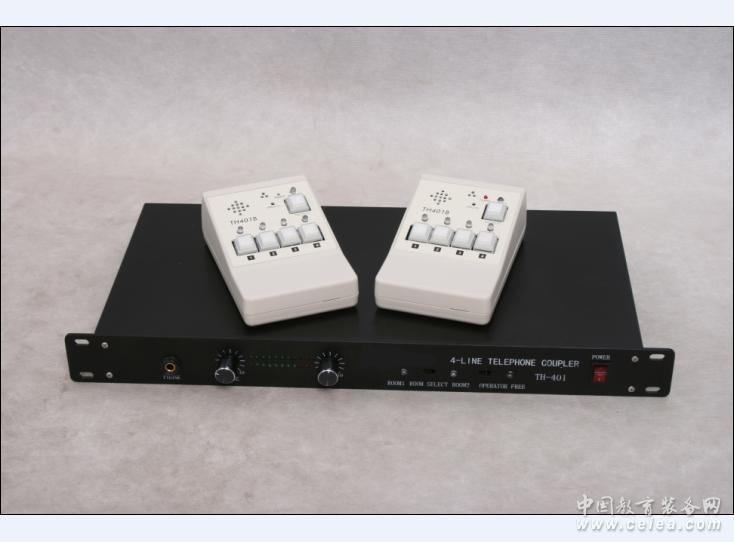

DevineTH-401四路熱線電話?cǎi)詈掀?
|
 |
折 扣 率： 0
最后更新：2017-07-20
關 注 度：5152
生產企業：德維尼（北京）科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產 品 性 能：
本產品為我司研制開發的專業熱線電話?cǎi)詈掀鳎瑢?zhuān)供各類廣播電臺、電視臺在直播節目中使用，也適用于電話會議、電話錄音等場合。
提供四路電話接入，采用微電腦芯片及電子開關技術，各路控制相互獨立，切入切出操作方便靈活，可實現四路電話同時接入，聽眾與主持人，聽眾與聽眾之間既可設置成多方通話、自由交談，也可實行通話保持，分別交談。
提供主備兩個直播室的音頻及控制接口，用戶只需加配一個控制小盒及相應的控制電纜，即可實現兩個直播室分時共享一套熱線裝置。
每一路均設有消側音調節開關，能獲得較好的電話音質，避免有害聲反饋。
在導播及主持人控制小盒中內置通話裝置，包括麥克風與揚聲器（主持人可將通話輸出換接至調音臺或耳機分配器），并設有通話按鈕，使得內部通話變得非常方便。
在只有主持人一人時可使用無導播功能，只要將主機前面板的無導播開關打開就可使用(此時指示燈熄滅)
※技術指標
音頻輸入：（來自直播室）600Ω 平衡 0dB 6.35三芯插頭
音頻輸出：（到直播室）600Ω 平衡 0dB 6.35三芯插頭
（混合輸出）600Ω 不平衡-10dB 6.35三芯插頭
（耳機）100Ω 6.35三芯插頭
（內部通話輸出）4Ω 不平衡-10Db 6.35三芯插頭
頻響：300Hz—3400Hz
失真：≤1%
信噪比：≥70dB（不計電話線路噪音）
側音抑制：≥45dB
主機大�。�1U標準機箱
電源消耗：10W
1：耳機插孔
2：耳機電平調節旋鈕
3：向電話線路發送信號大小調節選鈕
4：直播室1和直播室2選擇指示及直播室1和直播室2選擇開關
5：電源開關
6：電源插座（保險絲）
7：控制電纜接口
8：音頻輸入輸出接口
9：電話外線和電話機接口
10:無導播選擇開關,燈亮為有導播狀態(開關靠左),燈滅為無導播狀態. (開關靠右)
安裝調試
1：建議將主機安裝在導播室內，LINE接電話外線，PHONE接導播電話。
2：導播控制盒至主機的DIRECTOR控制口，直播室控制盒接至主機的ROOM1、ROOM2控制口。（注：導播控制盒和直播室控制盒是相同的，只是所接主機的控制口不同）
3：將主機的音頻輸出（ROOM1 OUT和ROOM2 OUT）接到直播調音臺的某一線路輸入模塊上（平衡接法，若調音臺是不平衡輸入，請將連接主機的6.35mm話筒插頭中環懸空），而主機音頻輸入（ROOM1 IN和ROOM2 IN）則必須取自直播調音臺的輔助輸出（AUX OUT），同時應將直播調音臺熱線輸入模塊的對應輔助AUX控制音量調到0（最�。@樣做是為了避免有害聲反饋。混合輸出（MIX OUT）可用來接功放供導播室監聽。
4：消測音調試
消側音調節開關和電位器位置圖
在正式使用前必須進行消測音調,將音頻測試信號（工作電平）通過線路輸入加至熱線裝置，而將熱線裝置的線路輸出（ROOM OUT）連接一個電子毫伏表，撥通某一路電話并切入（具體操作方法見下文），可看到毫伏表有一個小的讀數，打開機箱，按圖3調節該路相應的消側音匹配電阻和電容（通過撥動開關控制，2進制，如圖位置左邊為高位，右邊為低位，2200PF到0.2uF共26種組合），使毫伏表讀數最小。反復調試并完成另外3路的調整。
5：通話過程中將SEND LEVEL調至合適的地方使熱線聽眾受話音量適中。
6：內部通話的安裝與調整：
導播控制盒和直播室控制盒安裝后就可使用內部通話，使用方法：按住“TALK”
按鈕，對著話筒講話，對方即可聽到，揚聲器音量調節可通過上方小孔（SPEECH LEVEL）插入螺絲刀微調實現；在直播室中，揚聲器不能發聲，可在后面板插入6.35兩芯插頭（單聲道），將揚聲器信號引至調音臺或耳機分配器，通過耳機監聽。
操作方法：
● 來電:當某路有電話打入時,該路電話機振鈴,導播控制盒上相應的發光管會閃亮,表示有電話打入,導播可接聽這一路電話.
● 候播:當導播接聽電話后決定切入該路時,只要按一下控制盒上相應這一路的按鈕,綠燈亮,此時,熱線聽眾可聽到節目實況,但暫時還不能參與節目.若導播欲將某路退出候播狀態時,只需按一下,綠燈熄滅,即退出候播狀態.
● 播出:主持人根據直播控制盒上綠燈的指示,按一下相應的按鈕,綠燈變紅燈,熱線聽眾開始參與節目.
● 退出:當通話結束后,主持人再按一下按鈕,紅燈變成閃動的綠燈,進入退出狀態,提醒導播切出電話,導播看到閃動的綠燈后,按一下該路按鈕,切出電話.主持人也可按住按鈕不放,1秒鐘后,紅燈熄滅,自動切出電話.
● 多方通話:在某路進入播出狀態時,再切入一路或多路,實現多方通話,可進行討論問題等活動,操作方法同單路.
● 通話保持:主持人在和某位聽眾通話時,若需暫時中斷,并接聽或播打其他電話,只需使這一路暫時進入退出狀態(閃動的綠燈),若要恢復通話可再按一下該按鈕即可.
緊急切出:不管是導播還是主持人,按動按鈕時間超過1秒,該路即自動拆線切出.
無導播：使用無導播功能時，將主機前面板的無導播開關打開就可使用，來電話時直播間的控制盒對應指示燈閃爍，主持人可直接按下對應的按鍵就可接通聽眾熱線，并同時通過話筒可直接和聽眾交流（此時控制盒上的指示燈為常亮紅色，播出狀態），掛斷電話只要再按一下按鍵，燈熄滅表示已斷開。(在無導播開關右側的位置有一指示燈,燈亮無導播功能取消,燈熄滅無導播功能起用) |
|
